Пневмозадатчик типа ЗАМП-1

 +38(057)766-73-23 Николай

Доступно для предзаказа

Описание

Назначение

Пневмозадатчик типа ЗАМП-1 предназначен для ручной установки и поддержания стабильного пневматического сигнала ма- лой мощности, подаваемого в непроточные камеры пневматических элементов.

Технические характеристики

  • Пневмозадатчик состоит из трех секций, металлических и резинотканевых прокладок, мем- бран из резинотканевого полотна 5 и полиэтилентерефталатной (лавсановой) пленки 8, шариково- го клапана 7, пары «сопло — заслонка» 3, пружин 2, 10 и установочного винта 11. Секции, прокладки и мембраны образуют четыре камеры — А, Б, В и Г. Давление питания подается в каналы 1 и 9 и поступает через пневмосопротивления 12, 13, 14, конструктивно входящие в пневмозадатчик, со- ответственно в камеру В и камеры Б и Г. Выходом пневмозадатчика является канал 4 из камеры Б. Камера В представляет собой емкость между нерегулируемым пневмосопротивлением 12 и переменным пневмосопротивлением, образуемым шариковым клапаном 7. Давление в этой камере от- личается от давления в камерах Б и Г на постоянную величину, обусловленную усилием пружины 2. При увеличении сжатия пружины 10 мембрана 8 прогибается в сторону камеры Б и перекрывает сопло шарикового клапана, давление в камере В повышается, мембрана 5 прогибается в сторону камеры Г, перекрывает сопло сброса воздуха в атмосферу и выходное давление увеличивается. При уменьшении сжатия пружины давление в камере В понижается, сопло сброса воздуха в атмосферу открывается и выходное давление уменьшается.
  • Пневмозадатчик монтируется на плате.

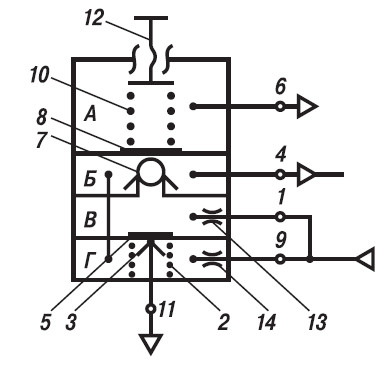

Пневмозадатчик типа ЗАМП-1 схема принципиальная
Принципиальная схема пневмозадатчика типа ЗАМП-1

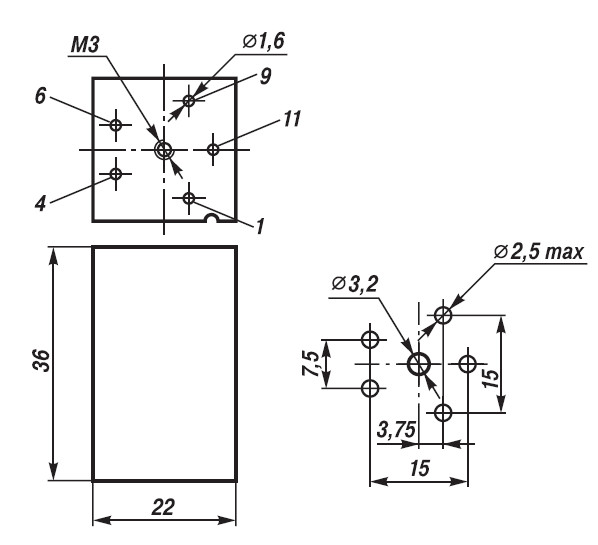

Пневмозадатчик типа ЗАМП-1 габариты
Габаритный чертеж и размеры коммутационных отверстий на плате пневмозадатчика типа ЗАМП-1
Пневмозадатчик типа ЗАМП-1

Бренд

ТИЗПРИБОР Московский приборостроительный завод

Завод ТИЗПРИБОР специализируется на выпуске пневмоэлектрических систем автоматики для регулирования технологических процессов.

Руководство по эксплуатации

Скачать руководство по эксплуатации руководство по эксплуатации

Пневмозадатчик типа ЗАМП-1
