Пневмосопротивление регулируемое типа САМП-1, САМП-2, САМП-3

 +38(057)766-73-23 Николай

Доступно для предзаказа

Описание

Назначение

Пневмосопротивление регулируемое типа САМП-1, САМП-2, САМП-3 предназначено для для ограничения расхода воздуха.

Технические характеристики

    • Величина расхода через пневмо­сопротивление зависит от перепада давления до и после него, и от величины кольцевого зазора, через который проходит воздух.
    • Пневмосопротивление состоит из корпуса, конического штока 2, жестко связанно­го с двумя плоскими пружинами 7, маховичка 5, толкателя 4 и цилиндрических пружин 1.
    • Входное давление подается по каналу 3, выход­ное давление отводится по каналу 11. Расход воз­духа через пневмосопротивление устанавливается посредством изменения проходного сечения коль­цевого зазора, через который проходит воздух.
    • Настройка расхода производится поворотом маховичка 5, перемещающего вдоль оси толкатель 4, непосредственно контактирующий с коническим штоком 2. При этом конический шток перемещается в конусном отверстии, выполненном в корпусе элемента.
    • Цилиндрические пружины 1 возвращают конический шток в исходное положение.
    • Невоспроизводимость установок расхода воздуха по шкале не более +/- 10 % от номинального зна­чения установленного расхода.
    • Нестабильность расхода воздуха на установ­ленной точке не более +/- 10 % от номинального зна­чения установленного расхода.
    • Изменение расхода вследствие изменения тем­пературы окружающего воздуха от 20 гр.С на каж­дые 10 гр.С не более +/- 5 % от номинального значения установленного расхода.

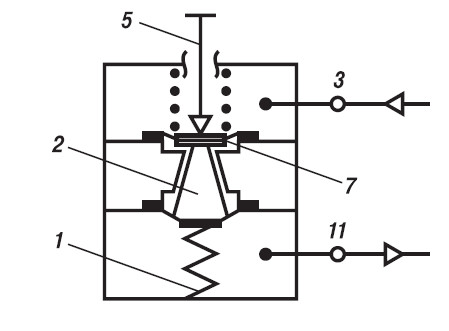

САМП-1, САМП-2, САМП-3 схема принципиальная
Принципиальная схема пневмосопротивления регулируемого типа САМП-1

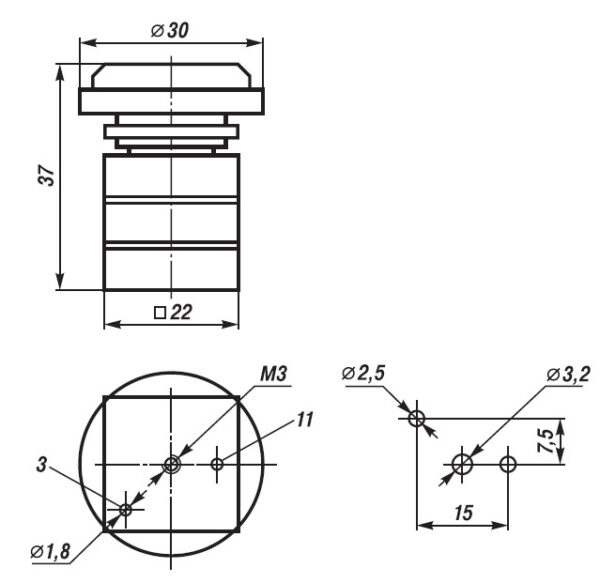

САМП-1, САМП-2, САМП-3 габариты
Габаритный чертеж и размеры коммутационных отверстий на плате пневмосопротивления регулируемого типа САМП-1
Пневмосопротивление регулируемое типа САМП-1, САМП-2, САМП-3

Бренд

ТИЗПРИБОР Московский приборостроительный завод

Завод ТИЗПРИБОР специализируется на выпуске пневмоэлектрических систем автоматики для регулирования технологических процессов.

Руководство по эксплуатации

Скачать руководство по эксплуатации руководство по эксплуатации

Пневмосопротивление регулируемое типа САМП-1, САМП-2, САМП-3
