Модуль интегральный пневматический типа П1МИ

 +38(057)766-73-23 Николай

Доступно для предзаказа

Описание

Назначение

Модуль интегральный пневматический типа П1МИ предназначен для выполнения логических операций с дискретными пневматическими сигналами.

Технические характеристики

  • Модуль состоит из двух секций, крышки, основания, резинотканевых, фторопластовой и металлических прокладок. Секции и прокладки образуют единую конструкцию, включающую в себя четыре независимых клапанковых элемента, каждый из которых может выполнять одну из функций: «отрицание», «запрет», «импликация».
  • Каждый элемент содержит резиновую мембрану 9, шток 8, два сопла 5, 7 и расположенный между ними диск 6. Давление питания подается в сопло 5, входные сигналы подаются в камеры А и («импликация») или только в камеру А («отрицание», «запрет»). В данном случае камера Б соединяется с атмосферой. При подаче входного сигнала по каналу 2 в камеру А мембрана 9 прогибается и перемещает шток 8 в сторону.
  • Возможные схемы включения каждого элемента модуля приведены ниже.
  • Модуль монтируется на плате.

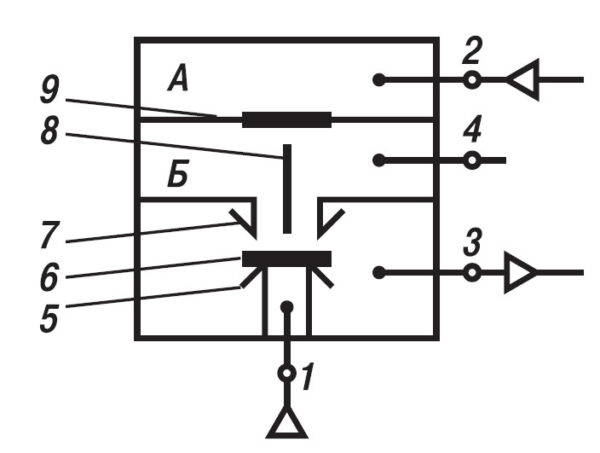

Модуль интегральный пневматический типа П1МИ схема принципиальная
Принципиальная схема П1МИ

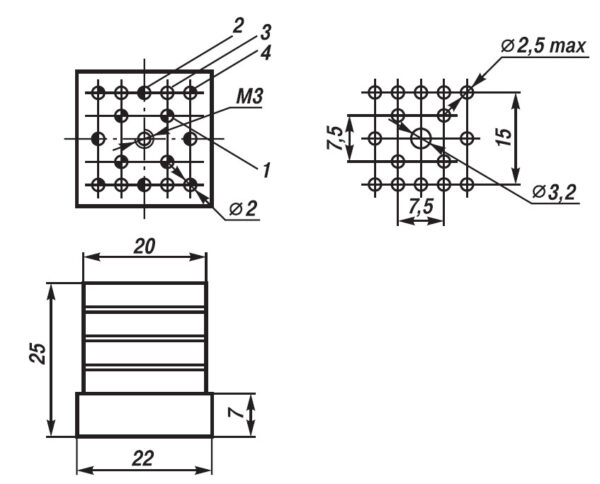

Модуль интегральный пневматический типа П1МИ габариты
Габаритный чертеж и размеры коммутационных отверстий на плате модуля интегрального пневматического типа П1МИ 1 — давление питания; 2 — входные сигналы; 3 — выходные сигналы; 4 — атмосфера
Модуль интегральный пневматический типа П1МИ

Бренд

ТИЗПРИБОР Московский приборостроительный завод

Завод ТИЗПРИБОР специализируется на выпуске пневмоэлектрических систем автоматики для регулирования технологических процессов.

Руководство по эксплуатации

Скачать руководство по эксплуатации руководство по эксплуатации
