Компаратор типа КАМП

 +38(057)766-73-23 Николай

Доступно для предзаказа

Описание

Назначение

Компаратор типа КАМП предназначен для сравнения двух непрерывных пневматических сигналов и формирования на выходе дискретных пневматических сигналов «0» или «1».

Технические характеристики

    • Компаратор состоит из двух секций, крышки, основания, металлических и резинотканевых прокладок, двух мембран из полиэтилентерефталатной (лавсановой) пленки 2, 5, пневмоконтакта «сопло — заслонка» 7, клапана, выполненного в виде двух сопел 1, 10 и расположенного между ними резинового диска 12.
    • Секции, прокладки и мембраны образуют четыре камеры — А, Б, В и Г. Давление питания подается через канал 3 в сопло 1, выходной сигнал отводится через канал 11. Два сравниваемых сигнала подаются через каналы 4, 6 в камеры А и Б.
    • Если давление в камере А меньше давления в камере Б, мембрана 5 открывает сопло пневмоконтакта 7 и давление в камере В повышается. Под действием этого давления мембрана 2 перемещается в сторону камеры Г, вследствие чего диск 12, передвигаясь под действием штока 9, перекрывает сопло питания 1, выходной канал 11 через камеру Г соединяется с атмосферой и на выходе компаратора формируется сигнал.
    • Если давление в камере А превышает давление в камере Б, мембрана 5 закрывает сопло и сжатый воздух из камеры В через пневмосопротивление 8 сбрасывается в атмосферу. Под действием давления питания диск 12, перемещаясь вверх, открывает сопло 1, закрывает сопло 10 и на выходе компаратора формируется сигнал «1».
    • Компаратор монтируется на плате.
Компаратор типа КАМП схема принципиальная

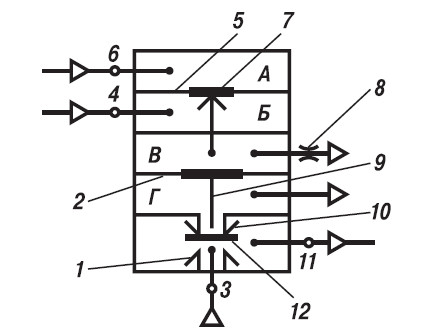

Принципиальная схема компаратора типа КАМП
Компаратор типа КАМП габариты

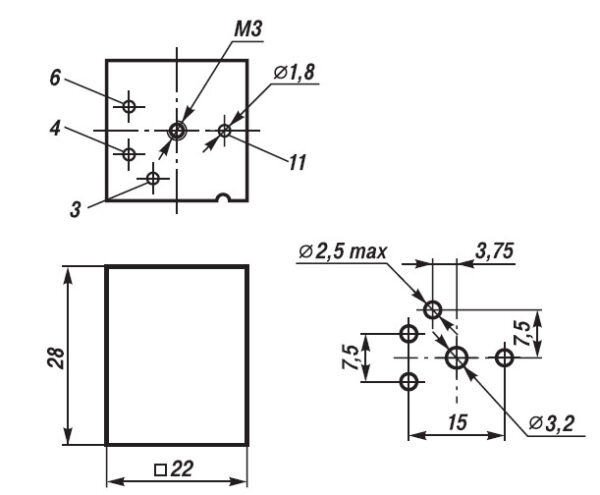

Габаритный чертеж и размеры коммутационных отверстий на плате компаратора типа КАМП
Компаратор типа КАМП

Бренд

ТИЗПРИБОР Московский приборостроительный завод

Завод ТИЗПРИБОР специализируется на выпуске пневмоэлектрических систем автоматики для регулирования технологических процессов.

Руководство по эксплуатации

Скачать руководство по эксплуатации руководство по эксплуатации
